彈簧減震器的安裝案例圖有哪些呢？怎么安裝？
彈簧減震器的安裝案例圖有哪些呢？怎么安裝？

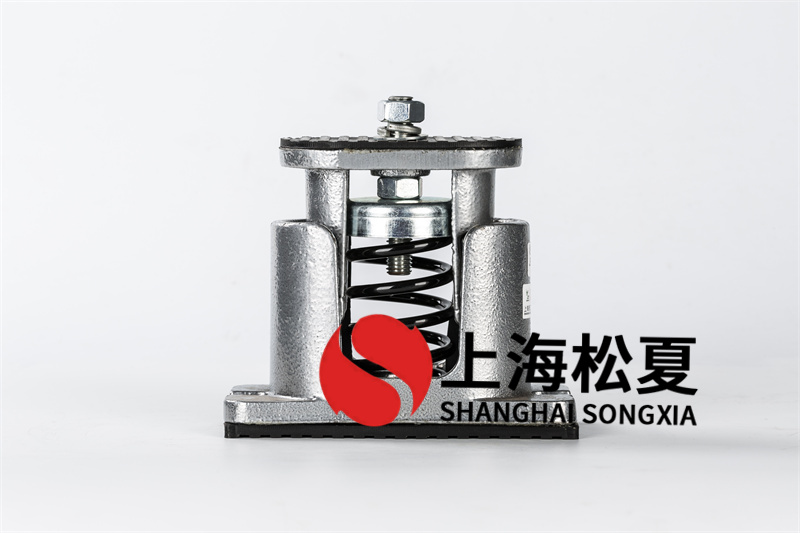

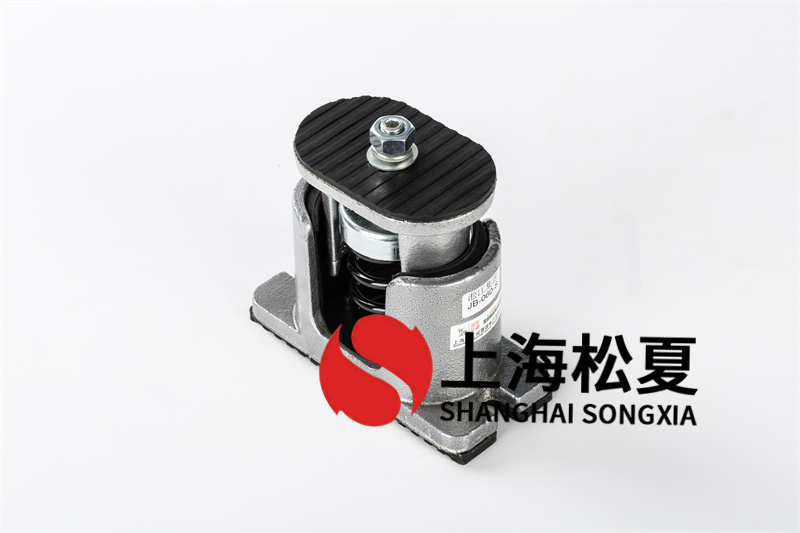

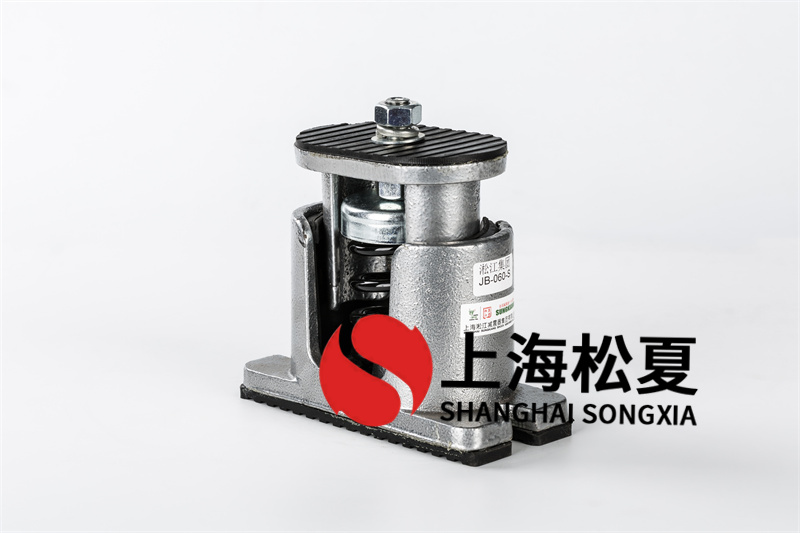

1、彈簧減震器應按泵組中心軸對稱布置。最好使用可調節泵高度的可調式彈簧減震器。
2、 臥式水泵機組減振元件采用六個支撐點時，四個支撐點布置在惰性塊或型鋼框架的四個角上，另外兩個應布置在長條的中間。側線，靠近水泵揚程的四個阻尼點部件的載荷可占泵運行重量的20%，使減振部件的壓縮變形盡可能一致。
3、安裝立式水泵機組彈簧減震器時，最好做一個型鋼底座，以擴大安裝點之間的距離彈簧減震器，從而增強水泵的穩定性.
4、型鋼底座的支撐面積不應小于阻尼元件頂部的支撐面積。
5、 安裝橡膠減震墊時彈簧減震器選型簡介，橡膠減震墊應單層布置。當頻率比不能滿足要求時，可采用多層串聯布置，但阻尼墊的數量不應超過五個。串聯排列的每層橡膠隔振墊的型號、片數、面積和橡膠硬度應完全一致。
6、焊盤與鋼板用膠粘劑粘合。鍍鋅鋼板的平面尺寸應比橡膠減震墊的每一端大10mm。粘接在鍍鋅鋼板上下兩層的橡膠減震墊應交錯排列。
7、 施工安裝前應及時檢查。安裝時，減振元件的靜態壓縮變形不應超過最大允許值。
8、泵組安裝時，安裝泵組的支撐地面必須平整彈簧減震器選型簡介，并應有足夠的承載能力。
9、 機組的減振元件應避免與酸、堿、有機溶劑等物質接觸。這會降低彈簧減震器和橡膠墊的使用壽命。
